Šta su elektromagnetne smetnje aparata za tačkasto zavarivanje?

Elektromagnetne smetnje (EMI) su tema koja često ostaje neprimijećena, ali ima značajnu važnost, posebno kada se radi o industrijskoj opremi kao što su strojevi za točkasto zavarivanje. Kao dobro uspostavljeni dobavljač mašina za tačkasto zavarivanje, iz prve ruke smo bili svjedoci kako elektromagnetna smetnja može uticati na performanse mašina i na okolno elektronsko okruženje.

Mašine za točkasto zavarivanje imaju široku primjenu u raznim industrijama, od proizvodnje automobila do proizvodnje kućnih aparata. Oni rade tako što propuštaju strujni električni impuls kroz radne komade koji se spajaju, stvarajući zavar na kontaktnoj tački. Ovaj visokoenergetski, kratkotrajni električni rad je u osnovi problema elektromagnetnih smetnji povezanih sa ovim mašinama.

Izvor elektromagnetnih smetnji u mašinama za točkasto zavarivanje

Primarni izvor EMI u mašinama za točkasto zavarivanje je brzo prebacivanje velikih struja. Kada započne proces zavarivanja, na elektrode za zavarivanje iznenada dolazi velika struja. Ova brza promjena struje (di/dt) stvara magnetsko polje oko kruga zavarivanja prema Amperovom zakonu. Iznenadna i značajna promjena magnetskog polja inducira električna polja u okolnim provodnim materijalima i obližnjim električnim krugovima.

Štaviše, električni lukovi koji se javljaju tokom procesa zavarivanja takođe doprinose EMI. Ovi lukovi su oblik plazme, koja je visoko jonizovani gas. Nabijene čestice u plazmi kreću se na haotičan način, zračeći elektromagnetne valove u širokom rasponu frekvencija. Frekvencijski spektar ovog EMI može se kretati od nekoliko kiloherca do nekoliko gigaherca, ovisno o različitim faktorima kao što su struja zavarivanja, materijal elektrode i okruženje zavarivanja.

Efekti elektromagnetnih smetnji

Na samom aparatu za zavarivanje

EMI koji generiše mašina za tačkasto zavarivanje može imati štetan uticaj na sopstvenu unutrašnju elektroniku. Moderni aparati za točkasto zavarivanje opremljeni su raznim kontrolnim sistemima, senzorima i komunikacijskim interfejsima. Visokofrekventni elektromagnetski valovi mogu se spojiti na ova osjetljiva kola, uzrokujući kvarove ili netočna očitavanja. Na primjer, kontrolni sistem može pogrešno protumačiti signale sa senzora, što dovodi do nedosljednog kvaliteta zavarivanja. U nekim slučajevima, smetnje mogu čak uzrokovati oštećenje elektronskih komponenti, što rezultira skupim popravkama i zastojima.

O okolnoj opremi

U industrijskom okruženju, mašine za tačkasto zavarivanje se često instaliraju zajedno sa drugom elektronskom opremom kao što su programabilni logički kontroleri (PLC), frekventni pretvarači i kompjuterski kontrolisani sistemi. EMI iz aparata za zavarivanje može ometati normalan rad ovih susjednih uređaja. Na primjer, može uzrokovati komunikacijske greške u PLC-ovima, što dovodi do pogrešnih sekvenci automatizacije. U slučaju frekventnih pretvarača, smetnje mogu poremetiti normalan rad motora, uzrokujući vibracije, fluktuacije brzine ili čak kvarove motora.

O elektroenergetskom sistemu

Impulsi visoke struje mašine za tačkasto zavarivanje takođe mogu uneti značajne smetnje u elektroenergetski sistem. Ovi impulsi mogu uzrokovati pad napona i treperenje, što može utjecati na drugu opremu priključenu na istu električnu mrežu. Osim toga, harmonijske struje generirane nelinearnim opterećenjem aparata za zavarivanje mogu izobličiti električni valni oblik, što dovodi do povećanih gubitaka u sistemu distribucije energije i potencijalnog oštećenja električnih transformatora i druge opreme za rukovanje električnom energijom.

Ublažavanje elektromagnetnih smetnji

Zaštita

Jedan od najefikasnijih načina za smanjenje EMI-a je zaštita. Aparat za zavarivanje može biti zatvoren u metalni ormarić koji služi kao Faradayev kavez. Provodljivi metal apsorbuje i preusmjerava elektromagnetne valove, sprječavajući ih da zrače izvan kućišta. Unutar mašine, osjetljive komponente također mogu biti pojedinačno zaštićene kako bi se zaštitile od unutrašnjih EMI izvora.

Filtriranje

Elektromagnetski filteri se mogu ugraditi u strujne ulazne i izlazne krugove aparata za točkasto zavarivanje. Ovi filteri su dizajnirani da blokiraju ili priguše visokofrekventne komponente elektromagnetske elektromagnetne elektrane, dok istovremeno omogućavaju da prođu osnovni signali niske frekvencije. U zavisnosti od specifičnog frekventnog opsega smetnji, mogu se koristiti različiti tipovi filtera, kao što su filteri kondenzator - induktor (LC) i feritni filteri.

Uzemljenje

Pravilno uzemljenje je ključno za minimiziranje EMI. Dobar sistem uzemljenja obezbeđuje put niske impedancije da bi elektromagnetne struje bezbedno tekle do zemlje. Osiguravanjem da su svi metalni dijelovi aparata za zavarivanje, uključujući okvir, elektrode i kontrolne ploče, efikasno uzemljeni, potencijal EMI da izazove probleme može se značajno smanjiti.

Utjecaj na odabir proizvoda

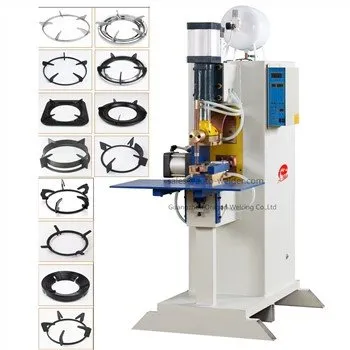

Kao dobavljač mašina za tačkasto zavarivanje, razumemo važnost obezbeđivanja mašina sa niskim nivoom EMI. NašMašina za točkovno zavarivanje na plinski štednjakje projektovan sa naprednim tehnikama zaštite i filtriranja kako bi se smanjile elektromagnetne smetnje. Ovo osigurava da se može koristiti u okruženjima gdje je prisutna druga osjetljiva oprema bez izazivanja smetnji.

Slično, našeMašina za tačkasto zavarivanje sa više glavaje dizajniran da zadovolji stroge EMI standarde. Sa više glava za zavarivanje koje rade istovremeno, još je važnije kontrolirati elektromagnetnu emisiju kako bi se održala stabilnost i točnost procesa zavarivanja i kako bi se izbjegle smetnje s uređajima u blizini.

NašCNC točkasti zavarivačje još jedan primjer naše posvećenosti smanjenju EMI. Kompjuterski – numerički – kontrolni sistem u ovoj mašini je veoma osetljiv na elektromagnetne smetnje. Implementacijom sveobuhvatnih mjera za ublažavanje elektromagnetskih smetnji, osiguravamo da zavarivač može raditi s visokom preciznošću i pouzdanošću.

Zaključak

Zaključno, elektromagnetne smetnje su važan faktor kada se koriste aparati za točkasto zavarivanje. Razumijevanje izvora, efekata i metoda ublažavanja elektromagnetnih štetnih uticaja je od suštinskog značaja kako za pravilan rad aparata za zavarivanje tako i za zaštitu okolne elektronske opreme. Kao pouzdani dobavljač mašina za točkasto zavarivanje, posvećeni smo pružanju proizvoda visokog kvaliteta sa niskim EMI karakteristikama. Ako ste na tržištu za aparat za točkasto zavarivanje koji nudi pouzdane performanse i minimalne elektromagnetne smetnje, pozivamo vas da se obratite za razgovore o nabavci. Naš tim stručnjaka spreman je da Vam pomogne da odaberete najprikladniju mašinu za Vaše specifične potrebe.

Reference

1. Paul, Clayton R. "Uvod u elektromagnetnu kompatibilnost." Wiley, 2006.
2. Ott, Henry W. "Inženjering elektromagnetne kompatibilnosti." Wiley - Interscience, 2009.
3. Tseng, Kuo - Hsiung i Tai - Wei Huang. "Elektromagnetne smetnje i kompatibilnost u mašini za točkasto zavarivanje." Časopis za elektrotehniku ​​i tehnologiju, Vol. 13, br. 2, 2018.
